监测与导出
新版【后处理模块】从实际结果提取数据。先选择当前结果或有明确来源的合成结果，再添加监测项，不能混用不同结果集的编号与时间。

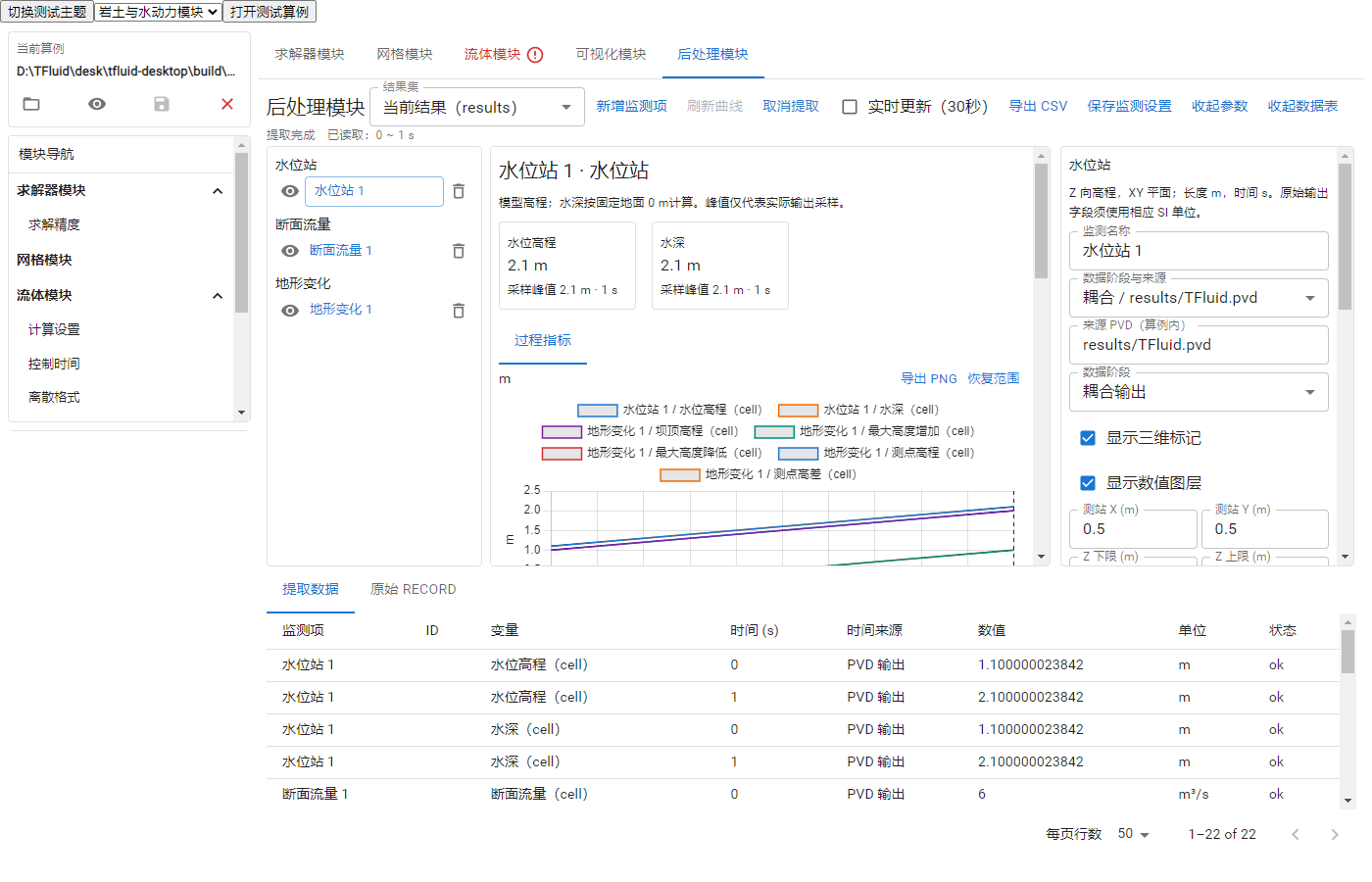

图为新版组件开发版的操作示例，使用测试数据说明布局；不是本教程算例的计算结果。截图中的辅助测试按钮不属于正式版业务入口，实际功能按当前安装包及本章步骤核对。
创建监测
- 点击【新增监测项】，选择 CFD 点/网格、DEM、非球形信息或记录文件等实际可用类型。
- 设置名称、坐标或对象编号，选择变量、Point/Cell 关联和分量。
- 点击刷新曲线，等待提取完成，核对曲线和下方数据表。
- 运行期间需要跟踪时打开实时更新；停止提取或关闭实时更新不等于停止求解器。
- 保存监测设置，按需导出 CSV 与图表 PNG。
在模型预览可创建命名 CFD 监测点；在结果画面可通过点选创建 CFD 点/网格或 DEM 颗粒监测。相机拖动不应创建监测项，完成后退出选取模式。
各类型如何选择
| 类型 | 核对内容 |
|---|---|
| CFD 点/网格 | 固定位置、采样关联和结果时间轴；AMR 时不固定使用旧单元编号 |
| DEM | 稳定颗粒 ID，而非显示球体的顶点序号 |
| 非球形信息 | TRigid_Info 的 STL 编号与输出顺序 |
| 全部颗粒平均 | 当前帧有效对象的算术平均，不是质量加权；模长先逐对象计算再平均 |
| 通量、力与力矩 | 实际 RECORD 文件、边界/结构编号、符号及单位 |
缺失数组、域外坐标、无效编号或非有限值会留下缺失记录及原因，不应按零理解。初始化与耦合结果各自使用自己的时间轴。
熔池与水动力
存在热源时可按入口创建熔池深度/宽度监测，选择有效初始流体基准区域。当前定义适用于热源沿 Z 方向入射、沿 X 方向移动的工况，依赖原始 Cell 的相分数、温度和材料液态点，不是从屏幕图像测量。缺失条件与“确实无熔融单元”的零值不同。
水动力入口按许可与模型提供水位、断面流量及地形变化等监测；核对 Z 向高程、XY 平面和固定地面/地形基准，再解释水深与高程。输出中没有覆盖短时峰值时，不用曲线采样峰值代替真实最大值。
派生变量与导出
通过【新增派生变量】填写公式及明确的输入绑定。公式按输出网格计算后再采样；Point/Cell 转换需显式选择，单位标签不自动换算。曲线可调整坐标范围并恢复默认；导出 CSV 后检查时间、对象、数值与状态，缺失值不要补零。
