模型预览与编辑

新版模型预览位于流体和颗粒设置旁，也可在网格页切换到模型预览。它读取当前配置与输入几何，无需先运行或生成结果。

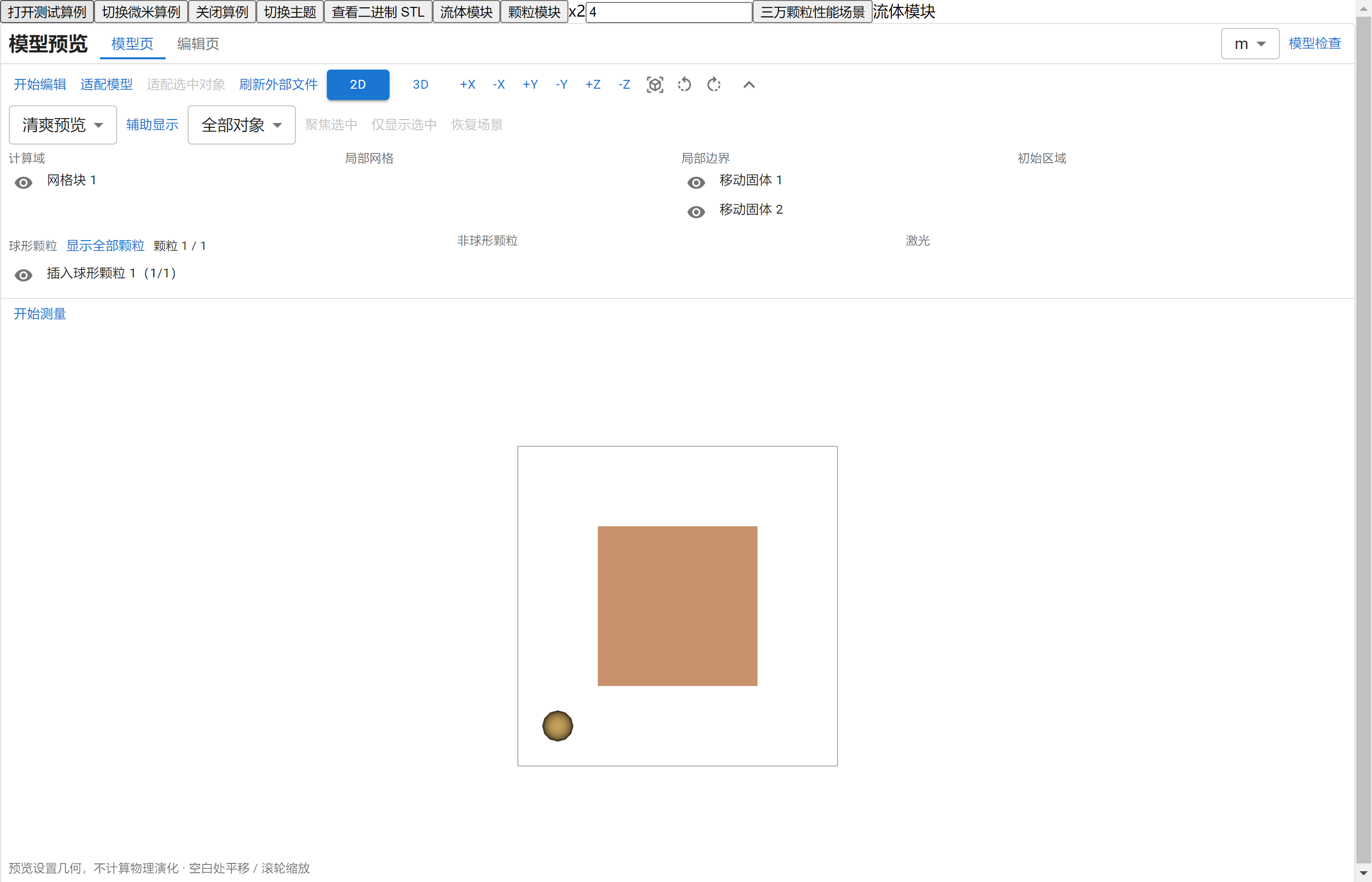

图为新版组件开发版的操作示例，使用测试数据说明布局；不是本教程算例的计算结果。截图中的辅助测试按钮不属于正式版业务入口，实际功能按当前安装包及本章步骤核对。

检查几何

1. 使用【适配模型】查看全域，用 ±X/±Y/±Z、等轴视图切换方向。
2. 点击实际几何或对象名称选择对象，使用眼睛切换显隐。
3. 使用【清爽预览】检查整体，用【完整检查】或辅助显示查看法向、路径等信息。
4. 对重叠对象限定选择范围，或从候选列表选择；旋转/平移视角不修改模型。
5. 使用【聚焦选中】【仅显示选中】观察局部，再用【恢复场景】退出临时聚焦。

3D 左键拖动旋转、滚轮缩放，中键平移；2D 使用平行投影，空白处可拖动平移。不同版本以工具提示为准。

坐标和尺寸

【选点查看坐标】读取可见表面上的实际点，可在 m、mm、μm 间切换显示。测量与编辑、监测点创建等模式互斥，按 Esc 退出当前操作。显示单位换算不改变算例的内部物理单位。

编辑对象

点击【开始编辑】，选择对象，再按当前类型提供的平移或实际尺寸缩放操作；精确数值以输入区为准。完成后检查关联配置并保存。不是所有对象都支持同样的变换，也不要假设缩放了几何就已同步调整网格、热源和监测点。

监测点有独立坐标，不随模型平移自动移动。修改模型后重新核对监测位置。外部 STL/TXT 改变后使用【刷新外部文件】，不要把旧预览缓存当作新输入。
